Назначение
Газоанализатор углеводородных газов инфракрасный трассовый модель OPECL предназначен для непрерывного контроля над содержанием в воздухе концентрации углеводородных газов и паров и включения аварийной сигнализации при превышении заданных уровней концентрации.
Газоанализатор OPECL может использоваться как автономное средство измерения или как часть системы контроля загазованности.
OPECL предназначен для применения при добыче, переработке, хранении и транспортировании нефти и газа.
Конструктивное исполнение
Принцип действия газоанализаторов основан на поглощении инфракрасного излучения углеводородными газами и парами и преобразовании интенсивности поглощения в единицы концентрации (% НКПР/м).

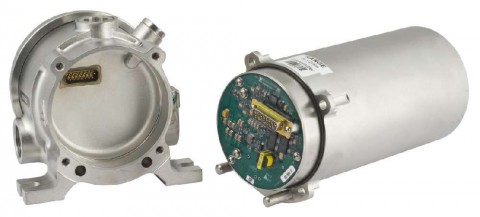

Газоанализатор состоит из двух основных модулей, выполненных в корпусах из нержавеющей стали: источника излучения и приёмника. Источник и приёмник могут быть разнесены на расстояние от 5 до 120 м друг от друга.
В корпусе источника излучения размещены основная и резервная ксеноновые лампы. Ксеноновая лампа сквозь прозрачное окно в корпусе источника излучает в приёмник поток световых импульсов. В случае отказа основной лампы в источнике немедленно включается резервная лампа.
На длине пути из источника света в приёмник происходит поглощение определённых длин волн инфракрасного излучения. Суммарное поглощение определяется концентрацией углеводородного газа в воздухе между источником и приёмником. Уровень поглощения измеряется двумя оптическими детекторами, расположенными в модуле приёмника. Используется двулучевая схема измерения. По величине разностного сигнала (активного и опорного сигналов) микропроцессор определяет концентрацию углеводородного газа в воздухе и преобразует это значение в выходной токовый сигнал 4–20 mA, который передаётся на систему контроля и оповещения.
Выходной токовый сигнал 4 – 20 mA соответствует концентрации углеводородных газов в диапазоне от 0 % до 5 % НКПР/м.
Защита оптики

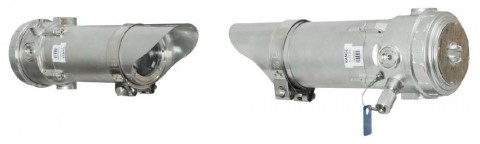

Козырёк из нержавеющей стали защищает от попадания грязи и дождя. Встроенный обогрев оптики обеспечивает защиту от обледенения и появления росы.
Регистрация данных

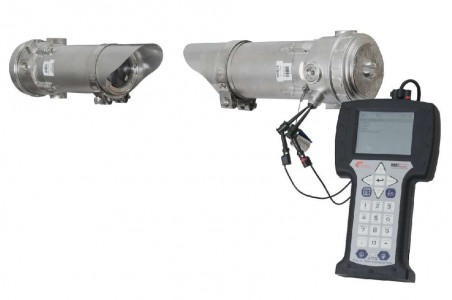

Для регистрации работы в реальном времени имеется встроенная энергонезависимая память на 4000 событий, которая позволяет сохранять информацию о таких событиях как: 10 последних калибровок, включение/ выключение питания, неисправность, превышение порогов срабатывания и т.д. с указанием даты, времени, напряжения питания и температуры внутри прибора. Это позволяет детально разобрать аварийную ситуацию и установить причину её возникновения. Доступ к данной информации обеспечивается при помощи каналов связи HART и MODBUS или программного обеспечения S3.
Основные технические данные:
| Диапазон обнаружения | 0–5 НКПР/м. |
| Измеряемые газы | Метан, этан, пропан, пропилен, бутан, этилен. |
| Длина контролируемой трассы, м | 5–120. |
| Точность | ± 0,25 % НКПР/м. |
| Время установления выходного сигнала, Т09 | ≤ 5 сек. |
| Питание | 24 В пост. тока (номинальное);
Диапазон: от 18 до 32 В. |
| Потребляемая мощность | Источник излучения — 5,0 Вт номинальная при 24 В, 6,9 Вт номинальная при 30 В, 5,8 Вт пиковая при 24 В, 7,5 Вт пиковая при 30 В.
Приёмник с релейным выходом 6,0 Вт номинальная при 24 В, 7,6 Вт пиковая при 30 В. Приёмник с аналоговым выходом 6,4 Вт номинальная при 24 В, 8,0 Вт пиковая при 30 В. |
| Аналоговый выход |
4–20 mA; (изолированный / неизолированный) максимальная нагрузка цепи до 600 Ом.
|
| Цифровой выход | RS-485 MODBUS RTU; HART. |
| Релейные выходы |
Нагрузка до 5 А при 30 В. 3 реле: А1 (первый порог тревоги), А2 (второй порог), А3 (реле неисправности).
|
| Температурный диапазон | Рабочий: от – 55 °С до + 60 °С.
Хранение: от – 60 °С до + 90 °С. |
| Лампы | Две ксеноновые лампы световых импульсов, заменяемые в полевых условиях. |
| Класс защиты | IP67. |
| Диапазон влажности |
От 0 % до 95 % относительной влажности, кратковременно допускается до 100 %.
|
| Маркировка взрывозащиты | 1Eхd[ib]IICT5 Х или 2Eхde[ib]IICT5 X. |
| Помехоустойчивость | Система устойчива к солнечной радиации мощностью до 750 Вт/м2 под углом ≥ 3° к оптической оси, а также к обычным загрязнителям окружающей среды. |
| Сечение подключаемого провода | От 22 AWG (0,3 mm2) до 12 AWG (2,5 mm2). |
| Кабельные вводы | По 2 кабельных ввода М25. |
| Материал корпуса | Нержавеющая сталь марки 316 (CF8M). |
| Размеры, мм. | Излучатель и приёмник: длина – 290, ширина – 110.

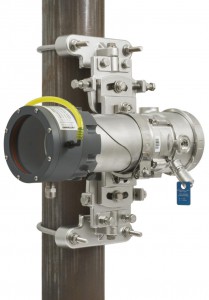

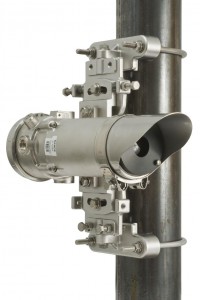

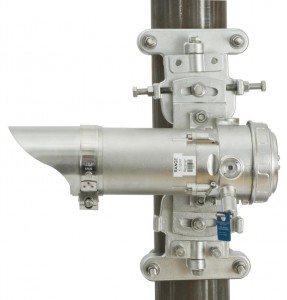

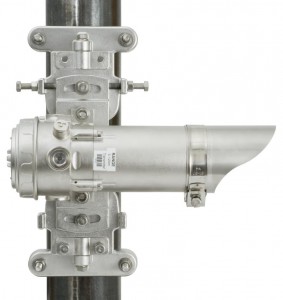

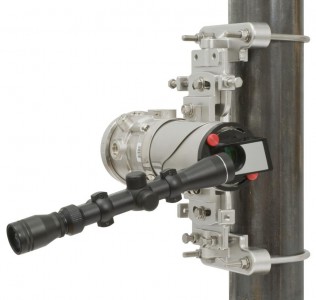

Монтажная плата: высота – 290; ширина – 150. Позволяет выполнять монтаж на трубах диаметром 100 мм. |
| Вес | Излучатель и приёмник: по 16 кг каждый. |
| Гарантия | 3 года |
