Взрывобезопасные заглушки серии 757 созданы для обеспечения временных или постоянных средств консервации неиспользованных вводных отверстий взрывозащищенных корпусов, что дает возможность безопасного использования оборудования в зонах повышенного риска. Данная серия является наиболее распространенной и широко применяемой как общепромышленных условиях, так и во взрывоопасных зонах в составе оборудования Exd и Exe. Серия заглушек 757 производится с шестигранными головками, что дает возможность устанавливать и демонтировать их с помощью гаечного ключа – рожкового или накидного. Конструкция заглушек серии 757 позволяет использовать уплотнительное кольцо для резьбы на входе, которое является дополнительным элементом для защиты резьбы от загрязнения и заказывается отдельно. В качестве альтернативной опции, также возможна установка интегрированного уплотнительного кольца.
Взрывозащита заглушки серии 757 изготавливаются из латуни, никелированной латуни, алюминия, нержавеющей стали (Exd) или нейлона (Exe) и поставляются как для промышленных применений, так и для зон повышенного риска с различными типами и размерами резьб.

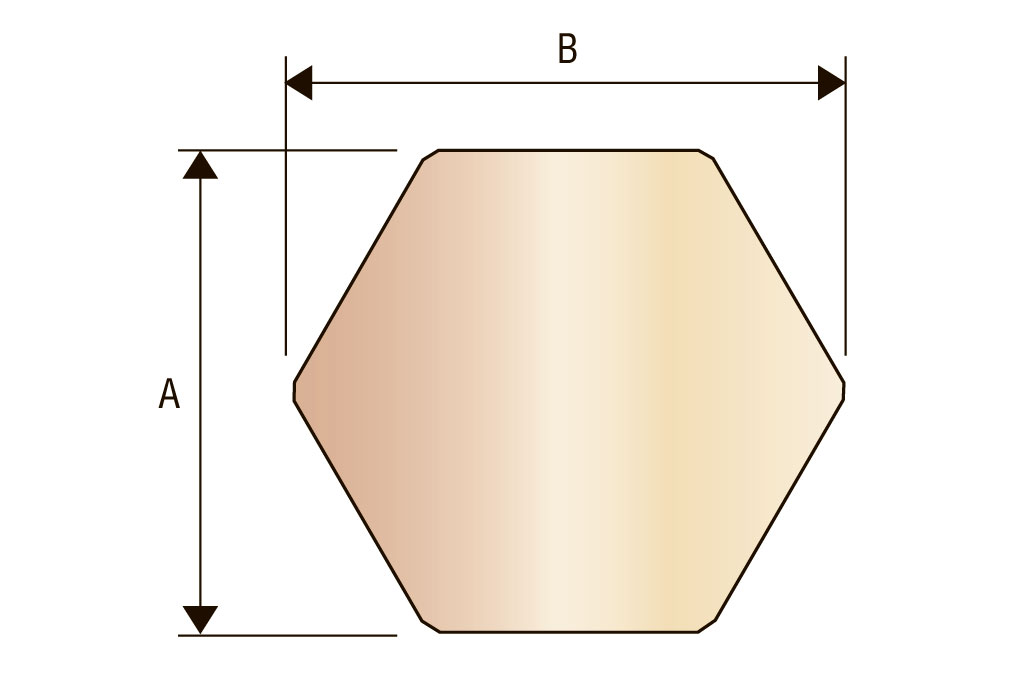

Габаритные размеры
Код заказа |
Размер резьбы |
Минимальная длина резьбы |
А |
В |
С |
757-D-M-1 |
M16 X 1.5 |
15 |
24.0 |
26.0 |
5.0 |
757-D-M-2 |
M20 X 1.5 |
15 |
24.0 |
26.0 |
5.0 |
757-D-M-3 |
M25 X 1.5 |
15 |
30.0 |
33.0 |
5.0 |
757-D-M-4 |
M32 X 1.5 |
15 |
36.0 |
40.0 |
5.0 |
757-D-M-5 |
M40 X 1.5 |
15 |
46.0 |
51.0 |
6.0 |
757-D-M-6 |
M50 X 1.5 |
15 |
55.0 |
61.0 |
6.0 |
757-D-M-7 |
M63 X 1.5 |
15 |
70.0 |
78.0 |
6.0 |
757-D-M-8 |
M75 X 1.5 |
15 |
80.0 |
89.0 |
6.0 |
757-D-M-9 |
M90 X 2 |
15 |
95.0 |
106.0 |
6.0 |
757-D-M-10 |
M100 X 2 |
15 |
110.0 |
123.0 |
6.0 |
Все размеры указаны в миллиметрах |
Вид защиты
Код |
Вид защиты |
D |
взрывозащита с двойной сертификацией Exd / Exe |
E |
взрывозащита, защита вида “e” (Exe) |
F |
взрывозащита, защита вида “d” (Exd) |
G |
промышленного применения (индустриальный) |
M |
взрывозащита, группа I (для горных предприятий) |
Тип резьбы
Код |
Тип резьбы |
M |
Metric |
T |
NPT |
P |
PG |
Размер резьбы
Код |
Размер резьбы |
Metric |
NPT |
PG |
1 |
16 |
1/2" |
9 |
2 |
20 |
3/4" |
11 |
3 |
25 |
1” |
13.5 |
4 |
32 |
1 1/4" |
16 |
5 |
40 |
1 1/2" |
21 |
6 |
50 |
2” |
29 |
7 |
63 |
2 1/2" |
36 |
8 |
75 |
3” |
42 |
9 |
90 |
— |
48 |
Материал изготовления
Код |
Материал |
— |
латунь |
1 |
алюминий |
2 |
нейлон |
3 |
малоуглеродистая сталь |
4 |
нержавеющая сталь |
5 |
никелированная латунь |
Структура обозначения: 757 – X1X2X3X4 = Х1 – вид защиты, Х2 – тип резьбы, Х3 – размер резьбы, Х4 – материал изготовления
Пример заказа: 757 – ЕТ1 = заглушка с сертификацией Exе, резьба NPT, 1/2", материал – латунь
Технические характеристики
Тип |
747 |
Проектная документация |
BS 6121: Part 1: 1989, EN 50262:1999 |
Сертификат ATEX |
SIRA 01 ATEX 1284U, SIRA 02 ATEX 1003X |
Категория защиты по АТЕХ |
ATEX Ex II 2 GD Ex d IIC & Ex e II Component & Equipment, Zone 1, Zone 2, Zone 21,
& Zone 22 -Gas Groups IIA, IIB, IIC, ATEX Ex IM 2 Ex d I & Ex e I |
Сертификат IECEx |
IECEx SIR07.0056U |
Категория защиты по IECEx |
Ex d I / Ex e I / Ex d IIC / Ex e II / Ex tD A21 IP6X |
Соответствие стандартам |
EN 60079-0, EN 60079-1, EN 60079-7, EN 61241-1, IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 61241-1 |
Сертификат ГОСТ Р |
POCC GB. ГБ 05.B01912 |
Маркировка взрывозащиты |
Ex d IIC / Ex e II |
Соответствие стандартам |
ГОСТ P 52350.0-2005, ГОСТ P 52350.1-2005, ГОСТ P 52350.7-2005 |
Разрешение Ростехнадзора |
PPC 00-27484 |
Сертификат ГОСТ К |
KZ7500052.01.01.00141 |
СТО Морского Регистра |
08.00406.011 |
Температура эксплуатации |
-60°С до +200°С (для металлических), -20°С до +60°С (для нейлоновых) |
Защита от внешних воздействий |
IP66 (IP68 с применением интегрированного уплотнительного кольца) |
Материал корпусных деталей |
Латунь, никелированная латунь, нержавеющая сталь, алюминий, нейлон |
Опции |
Кольца заземления, контргайки, рифленые кольца, уплотнительные кольца |
