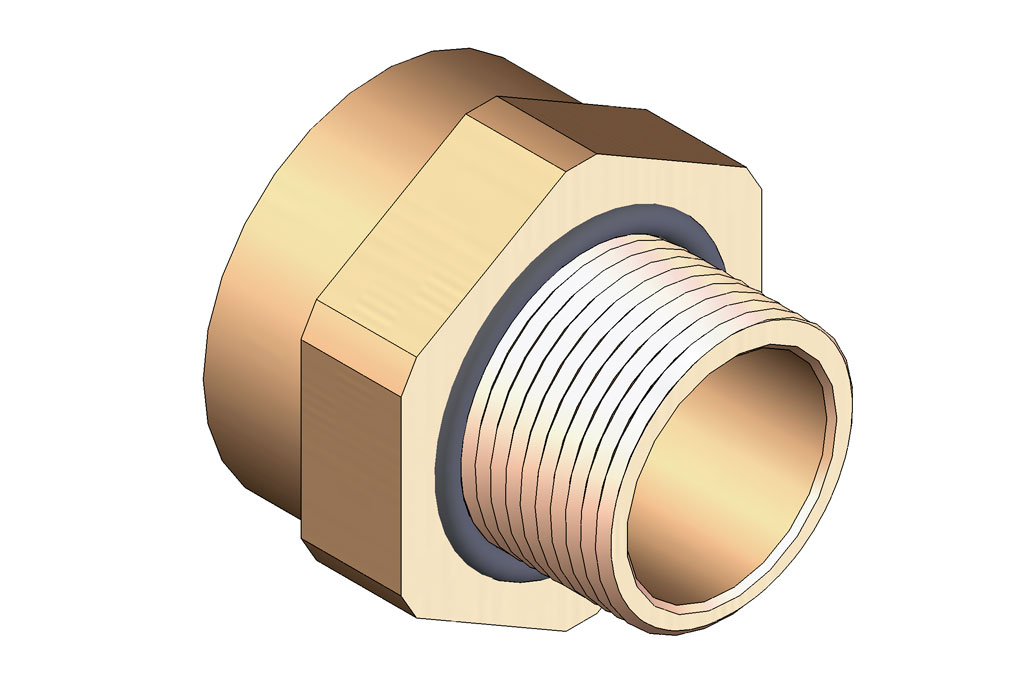

Адаптеры и муфты серии 737 позволяют выбрать нужный переходной элемент между кабельным вводом и взрывозащищенным оборудованием для согласования резьбы разного размера и типа. Поставляются с дополнительным интегрированным уплотнительным кольцом и без а так же изготавливаются из различных материалов как для общепромышленного применения так и для взрывоопасных зон с сертификацией Exd и Exе. Нейлоновая версия возможна к применению только для неметаллических корпусов.
При использовании адаптеров и переходных муфт в составе взрывозащищенного электрооборудования необходимо соблюдать следующие правила:
· разрешено использовать не более одного адаптера / муфты на одном кабельном вводе;
· стопорная заглушка должна устанавливаться непосредственно в резьбовое отверстие корпуса, а не в адаптер или муфту;
· в адаптерах размер внутренней (большей) резьбы не должен отличаться от наружной (меньшей) более чем на один шаг.
При переходе с одного типа резьбы на другой размеры резьбы должны быть эквивалентны.
Например, для адаптеров допускается: с М20 (наружная) на М25 (внутренняя), с М20 (наружная) на 3/4″ NPT (внутренняя) не допускается: с М20 (наружная) на М32 (внутренняя), с М20 (наружная) на 1″ NPT (внутренняя)
Габаритные размеры
|
Переходная муфта |
Адаптер |
Размеры шестигранника, мм |
|
Наружная резьба |
Наружная резьба |
Внутренняя резьба |
А |
В |
|
М20 |
М16 |
М20 |
24 |
26,6 |
|
М25 |
М20 |
М25 |
30 |
33,3 |
|
М32 |
М25 |
М32 |
36 |
39,9 |
|
М40 |
М32 |
М40 |
46 |
51,0 |
|
М50 |
М40 |
М50 |
55 |
61,0 |
|
М63 |
М50 |
М63 |
70 |
77,6 |
|
М75 |
М63 |
М75 |
80 |
88,7 |
Вид защиты
|
Код |
Вид защиты |
|
D |
взрывозащита с двойной сертификацией Exd / Exe |
|
E |
взрывозащита, защита вида “e” (Exe) |
|
F |
взрывозащита, защита вида “d” (Exd) |
|
G |
промышленного применения (индустриальный) |
|
M |
взрывозащита, группа I (для горных предприятий) |
Тип резьбы
|
Код |
Тип резьбы |
|
M |
Metric |
|
T |
NPT |
|
P |
PG |
Размер резьбы
|
Код |
Размер резьбы |
|
Metric |
NPT |
PG |
|
1 |
16 |
1/2" |
9 |
|
2 |
20 |
3/4" |
11 |
|
3 |
25 |
1” |
13.5 |
|
4 |
32 |
1 1/4" |
16 |
|
5 |
40 |
1 1/2" |
21 |
|
6 |
50 |
2” |
29 |
|
7 |
63 |
2 1/2" |
36 |
|
8 |
75 |
3” |
42 |
|
9 |
90 |
— |
48 |
Материал изготовления
|
Код |
Материал |
|
— |
латунь |
|
1 |
алюминий |
|
2 |
нейлон |
|
3 |
малоуглеродистая сталь |
|
4 |
нержавеющая сталь |
|
5 |
никелированная латунь |
Структура обозначения: 737 – X1X2X3X4 = Х1 – вид защиты, Х2 – тип и размер наружной резьбы, Х3 – тип и размер, внутренней резьбы, Х4 – материал изготовления
Примечание: при заказе адаптеров и переходных муфт всегда первой указывается наружная резьба.
Пример заказа: 737-D-R-M3-M2 = переходная муфта двойной сертификации Exd/Exe, М25 (наружная резьба) — М20 (внутренняя резьба), латунь, с дополнительным уплотнительным кольцом; 737-E-M2-M3-4 = адаптер Exe, М20 (наружная резьба) — М25 (внутренняя резьба), нержавеющая сталь
Технические характеристики
|
Тип |
737 |
|
Проектная документация |
BS 6121: Part 1: 1989, EN 50262:1999 |
|
Сертификат ATEX |
SIRA O1 ATEX 1284U, SIRA O1 ATEX 1003 |
|
Категория защиты по АТЕХ |
ATEX II 2 GD Ex d IIC & Ex e II, Component and Equipment, Zone 1, Zone 2, Zone 21, & Zone 22 -Gas Groups
IIA, IIB, IIC, ATEX IM 2 Ex d I & Ex e I. ATEX II 2 GD Ex e II only on Nylon version. |
|
Сертификат IECEx |
IECEx SIR07.0052U |
|
Категория защиты по IECEx |
Ex d I / Ex e I / Ex d IIC / Ex e II / Ex tD A21 IP6X (Ex e II / Ex tD A21 IP6X for Nylon only) |
|
Соответствие стандартам |
EN 60079-0, EN 60079-1, EN 60079-7, EN 61241-1, IEC 60079-0, IEC 60079-1, IEC60079-7, IEC 61241-1 |
|
Сертификат CSA |
1055233 Class I ABCD, Class II EFG, IP68 TYPE 4X Exd / Exe IIC |
|
Сертификат ГОСТ Р |
POCC GB. ГБ 05.B01912 |
|
Маркировка взрывозащиты |
Ex d IIC / Ex e II |
|
Соответствие стандартам |
ГОСТ P 52350.0-2005, ГОСТ P 52350.1-2005, ГОСТ P 52350.7-2005 |
|
Разрешение Ростехнадзора |
PPC 00-27484 |
|
Сертификат ГОСТ К |
KZ7500052.01.01.00141 |
|
СТО Морского Регистра |
08.00406.011 |
|
Температура эксплуатации |
-60°С до +200°С (для металлических), -20°С до +60°С (для нейлоновых) |
|
Защита от внешних воздействий |
IP66 (IP68 при установке с интегрированным уплотнительным кольцом) |
|
Материал корпусных деталей |
Латунь, никелированная латунь, нержавеющая сталь, алюминий |
|
Опции |
Кольца заземления, контргайки, рифленые кольца, уплотнительные кольца |
