Уплотнительное кольцо для защиты резьбы на входе серии ETS

ets_2

Для поддержания характеристик защиты от внешнего воздействия между оборудованием и кабельным вводом, на интерфейсе кабельного ввода может понадобиться применение специального уплотнительного кольца ETS.
Для взрывозащищенного оборудования существенно поддерживать проектную степень защиты от внешнего воздействия для оборудования на протяжении всего срока его эксплуатации. Потребность в уплотнительном кольце в большой степени зависит от характеристики защиты от внешнего воздействия и вида защиты оборудования, а также типа имеющихся входных отверстий. Например, установка уплотнительного кольца необходима для оборудования с защитой Exe, для которых разрешено использовать отверстия для кабельных вводов без резьбы, чтобы обеспечить минимальный показатель IP54.

Для другого оборудования, имеющего входные резьбовые отверстия, для поддержания проектной целостности установки или минимальных требований для указанной формы защиты – уплотнительное кольцо не обязательно. Однако мы рекомендуем использовать его во всех случаях для защиты интерфейса кабельного ввода от загрязнения. Особенно это важно для оборудования на таких объектах как наливные эстакады, оборудование, установленное вдоль железных и авто дорог и пр.

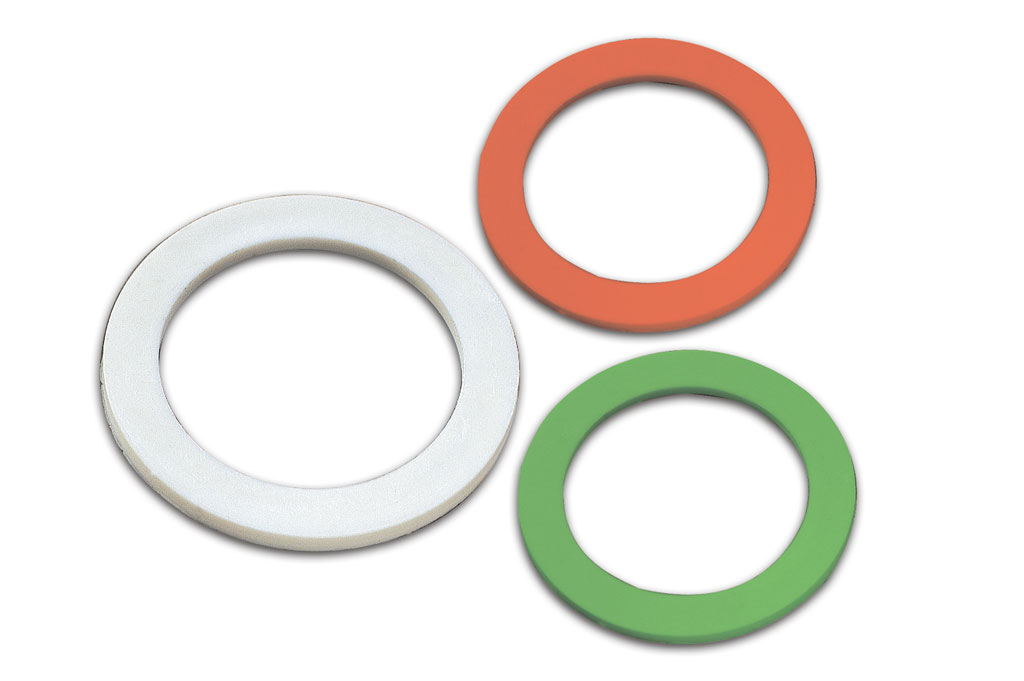

Уплотнительные кольца ETS стандартно производятся из белого нейлона толщиной 2 мм и отвечают специальным требованиям для оффшорных операций компании Shell. Эффективность нейлоновых уплотнительных колец успешно подтверждена проведенными тестами. Тесты проводились третьей независимой стороной — на соответствие EN 60529 для кабельных вводов на уровни защиты IP66, IP67 и IP68.

Также на заказ производятся кольца из красной фибры (Red Fibre Washers), которые являются более экономичным вариантом защиты интерфейса кабельного ввода. Но их следует применять с особой осторожностью в климате с минусовыми температурами, где возможны абсорбция, замерзание и растрескивание фибры уплотнительного кольца, что влияет на степень защиты от внешнего воздействия оборудования в целом.

Технические характеристики

Metric NPT
Код
заказа
A Минимальная
толщина
B Код
заказа
A Минимальная
толщина
B
16ETS2 M16 2.0 25.4 050NPTETS 1/2” NPT 2.0 28.6
20ETS2 M20 2.0 28.6 075NPTETS 3/4”NPT 2.0 35.0
25ETS2 M25 2.0 35.0 100NPTETS 1” NPT 2.0 44.5
32ETS2 M32 2.0 44.5 125NPTETS 1 1/4” NPT 2.0 50.8
40ETS2 M40 2.0 50.8 150NPTETS 1 1/2”NPT 2.0 65.0
50ETS2 M50 2.0 65.0 200NPTETS 2” NPT 2.0 76.2
63ETS2 M63 2.0 76.2 250NPTETS 2 1/2” NPT 2.0 95.0
75ETS2 M75 2.0 95.0 300NPTETS 3” NPT 2.0 110.0
90ETS2 M90 2.0 110.0
Все размеры указаны в миллиметрах
